quarta-feira, 4 de fevereiro de 2009

como formatar um HD

Como Formatar um HD utilizando um Disco de inicialização

window.google_render_ad();
HD - Ttambém chamado de Hard Disk, Disco Rígido, Winchester, Drive, Memória Rom, é uma memória onde podem ser guardados arquivos de tal forma que não se percam dados quando o computador é desligado. Ele armazena os dados em discos e utiliza cabeçotes para fazer a leitura ( algo parecido com a agulha do toca discos ), existem vários tipos de HDs desde o com menos capacidade de estoragem até os gigantescos com 500 Gb ou mais, veja alguns fatores que influênciam na sua velocidade: Ultra ATA - Isso indica a taxa de tranfência que o HD pode ler e gravar os dados nos discos, os HDs mais antigos não possuem esse sistema tendo sua capacidade limitada a 33Mb/s, existem hoje no mercado HDs com Ultra ATA 66Mb/s 100Mb/s e 133Mb/s. Buffer ou memória Cache - A memória cache é utilizada para guardar os dados lidos ou para serem gravados, quando o sistema manda mais arquivos para serem gravados do que o HD consegue gravar, esses dados ficam na memória cache até que sejam gravadas, o mesmo acontece quando o sistema não consegue utilizar todos os dados lidos no HD, permanecendo ali até que sejam utilizadas agilizando o trabalho. Existem no mercado HDs com 2, 4 8 e 16MB de cache.RPM - Rotações por minuto, Os HDs atuais tem rotações entre 5400Rpm 7200Rpm e 10000Rpm, a diferença é que nas rotaçoes maiores o tempo de acesso ao arquivo é menor. S-ATA - Existem também os HDs chamados S-ATA, ele utiliza cabos seriais para a conexão o que diminui o ruído, aumentando o desempenho, existem HDs S-ATA com velocidades de 150Mbps e 300Mbps.Estes tipos de HDs necessitam de controladores especiais que devem ser instalados durante a instalação do Sistema Opercaional.É capaz de trabalhar em pares de 2 ou mais como se fosse um só, aumentando ainda mais sua velocidade.

domingo, 1 de fevereiro de 2009

concerto em hd

quando o hd dar pau ou seja parou, não deixa seu pc ligar não dá boot. pode ter jeito, existe 2 diodos logo na entrada de força do hd um é de entrada de 5 volts e outro de 12, se você tiver um pouco de conhecimento de eletrônica basica basta medir os dois e ver que um ou outro esta em corto

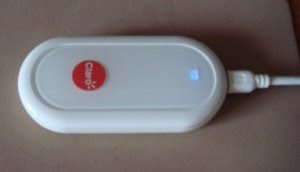

moudem huawei E226

já se sabe que o moudem da claro é uma porcaria junto com a internet 3g que assinei de 1M não passa de de 150mbp quando estou com sorte claro.mais vai ai uma dica, o moudem travou seu pc e mesmo quando destrava não quer rediscar diz que as portas estão fechadas? faça o seguinte desconecte o moudem e o conecte em outra porta usb. é isso ai pode tentar discar novamente ok?se não der certo pode aperriar a claro, é seu direito.

manutenção de micro

1 Ele desliga sozinho

Se o seu PC desliga sozinho abruptamente, ele pode estar superaquecido. Se o computador fica muito quente porque a ventoinha está obstruída ou se as saídas de ar de um laptop estiverem bloqueadas ele desligará para evitar o cozimento dos componentes. números altos, de 60 graus para cima, são um grande sinal de perigo.

Se não estiver muito quente, o problema pode ser na energia. Tente um cabo de alimentação diferente ou, se usar um benjamim, ligue o PC diretamente na tomada.

Um cabo ou adaptador defeituoso oferece risco de incêndio. Se estiverem funcionando bem, seu fornecimento de energia pode ser o culpado – ou pode estar sobrecarregado, caso tenha montado sua máquina em casa ou trocado muitos componentes. se você tem certesa que o seu pc esta bem ventilado leve o seu processador para a analize caso tem montado o seu pc em casa. processadores cvem no minimo com 1 ano de garantia. no meu caso o meu tem 3 anos.dual da Amd.

sábado, 31 de janeiro de 2009

troca de fly-back

O fly-back não precisa ser descarregado...quem armazena energia por determinado período de tempo é o cinescópio. Caso ele não esteja funcionando não vai haver esta energia armazenada então não vai precisar cuidados especiais para retirar a chupeta do fly-back que é ligada a ele. Agora se vc não souber usar muito bem um sugador de solda nem tente fazer este serviço pq com certeza vai destruir o circuito impresso onde ele é fixado. Compre um sugador de soldas e fique treinando em sucatas. Estando bom nisto não tem mistério nenhum em trocar o fly-back. mais aconselho vc fazer antes um curso de eletronica no minimo basica. pois a risco de choque nos eletroliticos.

quinta-feira, 29 de janeiro de 2009

manutenção em tv


Dicas de defeitos do tv Philips= Modelo: 29PT4631/78R
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR).- Verificar possível alteração no capacitor 2455 (47µF).- Verificar diodo 6449.- Verificar possível trinco na trilha abaixo do Jump 9407 outro lado do impresso (veja figura), reforçar trilha com solda ou usar um fio de reforço.DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR).- Verificar CI de áudio 7901.- Verificar diodo 6449.- Verificar capacitor 2455 (47µF) no circuito "driver" horizontal.DESLIGA LOGO APOS LIGAR.- Verificar diodo 6449.- Verificar capacitor 2455 (47µF) no circuito "driver" horizontal.DESLIGA LOGO APOS LIGAR.- Medir a tensão Vbat (130V), se não tiver, então desabilitar o circuito de proteção (curto entre base-emissor no transistor 7541) e verificar o circuito de deflexão.IMAGEM SERRILHADA (VER TREM1).- Verificar resistor 3241, possibilidade de estar aberto ou alterado.INTERFERENCIA NA IMAGEM- Veja Service Information TS04-007.LISTA DE OPTION BYTE- OB1 = 0 (TUNER ALPS), 128 TUNER PHILIPS- OB2 = 16- OB3 = 64- OB4 = 226- OB5 = 100- OB6 = 0- OB7 = 0Obs. Para o modelo 29PT4635/78-RAIO 1.3 os mesmos OB acima, para RAIO 1.7 o OB3 deve ser 192.NÃO ALTERA FORMATOS DE TELA.- Alguns circuitos impressos tiveram erro de "print" no período inicial de produção na posição 6464, ao substituir este item verifique o posicionamento pelo esquema elétrico.QUADRO CINTILANDO - COM/SEM EXPANSAO "BLOOM".- Verificar diodos SMD 6453 e 6445.QUADRO VARIA QUANDO AUMENTA O VOLUME.- Verificar diodo 6541 alterado.- Possibilidade falta de solda nos resitores 3525 3527 ou alterados.REMOTO SO FUNCIONA DE PERTO.- Verificar Service Information TS04-018.RUIDO NO SOM- O este sintoma ocorreu após troca do UOC máscara 1012 para 1627, deve ser ajustado no nível de AGC pelo modo de serviço SAM.SEM SINCRONISMO H/V.Válidos mesmas informações para Chassis L03 contidas no Service Information TS03-016.- Possível fuga no capacitor 2241(1n5). Veja Tabela 1 do informativo TS03-016.- Possível alteração do capacitor 2242 (1µF). Veja Tabela 1 do informativo TS03-016.SEM SINTONIA CANAIS ALTOS (VHF - UHF).- Este sintoma é causado pela instabilidade da tensão de referência (33V) de sintonia, verifique capacitores: 2004 / 2005 e diodo zener 6001.SEM SINTONIA EM UHF.- Este sintoma é causado pela instabilidade da tensão de referência (33V) de sintonia, verifique capacitores: 2004 / 2005 e diodo zener 6001.SOM INTERMITENTE (FALHAS, SOLUÇOS) OU FICA SEM SOM.- Verificar possível alteração do capacitor 2619.TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..)- VO 140 (com 130V) verificar, substituir diodo zener 6541.TREMULA NA PARTE SUPERIOR.- Verificar capacitores SMD alterados 2252 e 2253.VERTICAL COM POUCA AMPLITUDE- Entrar no Modo de Serviço e verificar alinhamento geométrico VAM

tv sem focus

quando a tv esta sem focu, até mesmo escuricida pode ser o soquete do tubo.
muitas vezes quase não dar pra se ver imagem.
pequenos ou grandes estralos podem estar acontecendo pricipalmente em tempo frio pode ser vazamento na chupeta do tubo. uma boa porção de silicone pode resolver. mas antes é preciso descarregar o tubo para envitar shoque eletrico. ou se necessario trocar o flyback.



Tv LG RP21FE85G Não Liga
Capacitor C417 em curto, 470k x 2k



Quando nos deparamos com um aparelho com algum componente queimado no primário da fonte, devemos ao substituir o componente seja ele um fusível, um capacitor ou ci chaveador fazer o uso da lâmpada em série. Na figura abaixo temos o circuito da lâmpada em série que você pode adaptar para sua bancada de trabalho. Eu uso essa lâmpada em 110 VOLTS mas pode ser usado em 220 VOLTS sem problema.

A lâmpada você usa da seguinte maneira, duas vezes e meia à poténcia do aparelho ex.
Aparelho de 60 WATTS de consumo use uma lâmpada de 150 WATTS.
60 x 2,50 = 150 WATTS. Normalmente eu uso uma lâmpada de 100 WATTS ligado em 110 VOLTS para quase todos os aparelhos que eu testo aqui.





Dicas TV CCE HPS 1470/2070
1 – Alterações - HPS 1470 / 2070 - séries P / Q / R / S / T / U / Va) Otimizar circuito de Reset do IC 701 (micro) - Não sintoniza canais▬ Alterar o valor do capacitor C718 de 1mF/100V para 2,2mF/100V;▬ Alterar o valor do resistor R740 de 220R para 150R ½ W - metal filme.b) Melhorar a intensidade dos caracteres▬ Alterar o valor dos resistores:R744 de 4K7 para 3K3 ½ W - metal filmeR745 de 4K7 para 6K8 ½ W - metal filmeR746 de 4K7 para 5K6 ½ W - metal filmec) Melhorar Auto-Programação▬ Alterar o valor do resistor R204 de 4K7 para 6K8 ½ W - metal filme2 - Dicas de conserto - HPS 1470 / 2070 - séries P / Q / R / S / T / U / Va) TV desliga sozinha ou após desligar, pelo teclado ou C.R., não liga maisObs.: Desligando e ligando novamente via cabo AC a TV volta a funcionarEste problema ocorre em localidades com rede AC baixa.▬ Substituir o resistor R806 de 2K7 - 10W por 1K5 - 10 ou 15W;Atenção:▬ Em alguns TV’s existe 3 resistores de 8K2 - 3W no lugar do resistorde 2K7 - 10W. Soldar o resistor bem afastado da PCI.▬ Substituir o transistor Q704.b) Quadro reduzido nos quatro lados▬ Verificar R501 de acordo com a versão do IC501 TDA8361, sendo: 47K para a versão (3Y) ou 8K2 para a versão (4X e 5);▬ Verificar cristal X501.c) Vertical fechado▬Verificar SW201, C301 a C308, R301, R312/313, D301/302, IC301.d) Faixa escura na lateral, vídeo e croma deficiente▬ Verificar R427 (4K7 alterado), R403 a 405, D401, C401, IC402;▬ Inverter ligação do fio enrolado no ferrite do fly-back (± 4 voltas).e) Some cor ou fora de fase▬ Alterar o valor do resistor R203 de 100R para 330R;▬ Alterar o valor do capacitor C401 de 12pF para 15pF;▬ Verificar pulso “sand-castle” no pino 5 do IC502;▬ Caso o TDA8361 for versão (4X), substituir por (3Y), alterando também o resistor R501 de acordo com a versão do IC.f) Ruído no som com volume baixo▬ Acrescentar um capacitor de 470mF/16V, do pino 7 do IC601 para a massa;▬ Interromper a trilha do “terra” que vai do pino 1 do IC601 ao “terra” da chaveSW707 (no ponto em que a trilha fica mais estreita, próximo ao jumper JF1), e soldar um fio grosso do pino 1 do IC601 ao “terra” mais largo do IC501.g) Tela escura, sem som, liga e não desliga mais pelo teclado ou CR▬ Verificar defeito no circuito vertical. A falta do pulso vertical no pino 5 do IC701 (micro), trava as funções do teclado e do CR, após ligar a TV.h) Não muda de canal, só fica no canal 2 e às vezes não tem som▬ Verificar R204/205, R420/422/424/425/426, C206, C421/422, Q403;▬ Verificar tensão no pino 34 do IC701 (@ 4,6V);▬ Alterar o valor do resistor R204 de 4K7 para 6K8.i ) Na função auto programação indica “0” canais programados▬ Efetuar as mesmas verificações/alteração do item anterior (h);▬ Verificar R110/111/116/117, C112, Q102.Obs.: Quando substituir o IC702 (memória), efetuar a sintonia e memorização de cada canal, individualmente, antes de acionar a tecla auto programação.j ) Transistor de saída horizontal (Q402) e/ ou transistor driver (Q401) aquecendo e entrando em curto.▬Alterar o valor do capacitor C410 de 10KpF/50V para 33KpF/400V.Obs.: Este capacitor com fuga danifica (queima) o transistor.
